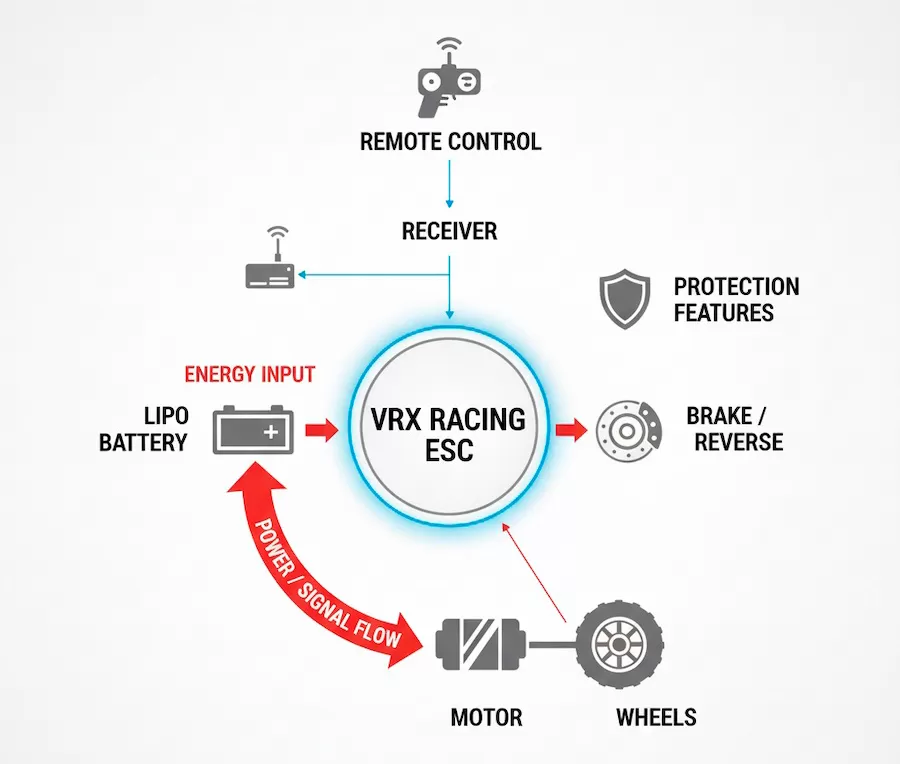

Le contrôleur de vitesse électronique (ESC) est le «cerveau de puissance» et le «régulateur électrique» de votre voiture RC. C'est l'un des composants électroniques les plus critiques de tout véhicule RC électrique, agissant comme le moyeu central qui relie et coordonne le récepteur, la batterie, le moteur et le servo de direction.
Mais que fait-il réellement? Décomposons les fonctions de base de ce matériel vital.
C'est le travail le plus fondamental et le plus important de l'ESC.
Il vous écoute: L'ESC est branché sur votre récepteur, écoutant constamment les signaux d'accélérateur que vous envoyez depuis le déclencheur de votre émetteur.
Il gère la puissance: en fonction de la distance à laquelle vous appuyez sur la gâchette, l'ESC contrôle précisément la quantité de courant et de tension envoyée au moteur. Tirez-le légèrement et l'ESC délivre une petite quantité de courant pour un contrôle lent et fluide. Passez à plein régime, et il libère une puissance maximale pour une vitesse de pointe.
Il se dirige vers l'arrière: en inversant la direction du courant, l'ESC ordonne au moteur de tourner vers l'arrière, donnant à votre véhicule une fonction d'inversion.
L'ESC est également un convertisseur de puissance sophistiqué. Comment cela dépend de votre type de moteur:
Pour les moteurs brossés: C'est simple. L'ESC régule directement la quantité et la direction de la puissance CC envoyée aux deux fils du moteur.
Pour Brushless Motors (The Modern Standard): C'est là que la magie opère. Un moteur sans balais fonctionne avec une alimentation CA triphasée, mais votre batterie fournit une alimentation en courant continu. L'ESC contient un circuit complexe qui convertit instantanément l'alimentation CC de la batterie en une alimentation CA triphasée. Il délivre ensuite cette puissance aux trois fils du moteur dans une séquence précise à haute fréquence pour le faire tourner. Ce processus critique est connu sous le nom de «commutation».
Votre récepteur et votre servo de direction ont également besoin d'électricité, mais ils ne peuvent pas gérer la haute tension de votre batterie principale. L'ESC résout cela avec un BEC intégré (Battery Eliminator Circuit).
Le BEC est un petit régulateur de tension «abaisse» à l'intérieur de l'ESC. Il prend la haute tension de votre pack LiPo ou NiMH principal et «descend» à une tension sûre, stable et inférieure (généralement 5V-6V ou plus). Cette alimentation propre est ensuite acheminée à votre récepteur et à votre servo de direction, éliminant ainsi le besoin d'une batterie de récepteur séparée.
C'est l'une des caractéristiques de sécurité les plus importantes de tout ESC moderne. Les batteries Lithium Polymère (LiPo), qui sont la norme en matière de performance RC, peuvent être endommagées de manière permanente ou même devenir un risque pour la sécurité si elles sont surchargées.
La fonction de coupure basse tension (LVC) de l'ESC agit comme un gardien.
Il surveille constamment la tension de la batterie.
Lorsque la tension chute à un seuil de sécurité prédéfini (par exemple, 3.2V par cellule), l'ESC réduit automatiquement la puissance ou la coupe complètement.
Votre voiture ralentira ou s'arrêtera, mais le BEC continuera à alimenter votre servo de direction afin que vous puissiez ramener la voiture à vous. Cette tension de coupure peut presque toujours être réglée à l'aide d'une carte de programmation ESC.
C'est là que le plaisir entre en jeu pour les coureurs et les tuners. Les ESC haut de gamme sont dotés de fonctionnalités programmables qui vous permettent d'affiner les performances de votre voiture, généralement avec une carte ou une boîte de programme:
Frein à traînée: La quantité de "freinage moteur" appliquée au moment où vous lâchez l'accélérateur. Ceci est essentiel pour les chenilles rocheuses.
Force de freinage: la puissance d'arrêt maximale lorsque vous appuyez sur les freins.
Puissance de démarrage/coup de poing initial: contrôle à quel point la voiture accélère «douce» ou «violente» à partir d'un arrêt mort.
Timing / Turbo: caractéristiques de course avancées qui ajustent la synchronisation du moteur pour augmenter le régime et la vitesse de pointe, en particulier sur les longues lignes droites.
Enregistrement des données: certains ESC haut de gamme peuvent enregistrer des données telles que le tirage actuel et les températures, vous aidant à analyser votre configuration.
Les CES sont divisées en deux catégories principales en fonction du moteur qu'ils contrôlent.
1. ESC brossé
Utilisé pour contrôler les moteurs brossés. Ils sont relativement simples, peu coûteux et ont généralement deux fils de sortie qui se connectent au moteur.
2. ESC sans balais
Utilisé pour contrôler les moteurs sans balais. C'est la norme courante en RC moderne, offrant une efficacité, une puissance et un temps d'exécution beaucoup plus grands. Ils ont trois fils de sortie qui se connectent au moteur.
Les ESC sans balais sont ensuite divisés en deux types critiques:
Sensored Brushless ESC Un système sensoré dispose d'un câble de capteur supplémentaire qui relie l'ESC directement aux capteurs Hall internes du moteur. Cela permet à l'ESC de connaître à tout moment la position exacte du rotor du moteur.
Le résultat: une alimentation de puissance incroyablement douce, précise et linéaire, en particulier à des vitesses très faibles. Il n'y a pratiquement pas de "coging" (cette sensation de bégaiement d'un arrêt). Idéal pour: le rock rampant, la dérive et les courses sérieuses, où le contrôle fluide des gaz à basse vitesse est essentiel.
Sensorless Brushless ESC Ce type n'a pas de fil de capteur. Il estime la position du rotor en détectant le "back-EMF" (une forme de tension) généré par le moteur en rotation.
Le résultat: ce système est moins coûteux et très fiable, mais il peut avoir du mal à très bas régime. Il peut "rouer" ou bégayer légèrement en partant d'un arrêt mort. Idéal pour: Bashing, Monster Trucks et conduite générale à grande vitesse où vous êtes presque toujours sur l'accélérateur.
L'ESC est bien plus qu'un simple interrupteur marche/arrêt. C'est le cerveau sophistiqué qui traduit vos commandes en accélération fluide, gère la santé de votre batterie et alimente tous les appareils électroniques de votre voiture. Comprendre la différence entre brossé, brushless, sensored et sensorless vous aidera à choisir le système d'alimentation parfait pour votre voiture RC.
